4 iletkenli açık bara, gezer köprülü vinçler ve hareketli endüstriyel ekipmanlarda elektrik enerjisinin sabit bir hat üzerinden hareketli sisteme aktarılması için kullanılan açık tip enerji iletim sistemidir. Dört ayrı iletken hat, çalışma güzergâhı boyunca paralel biçimde yerleştirilir. Hareketli ekipman üzerindeki bara akım alıcısı iletken yüzeyle temasını korur ve enerji aktarımı hareket boyunca devam eder.
Vinçlerde enerji iletimi için kullanılan açık bara yapısında iletken yüzey, akım alıcı fırçanın temas edebileceği şekilde erişilebilir durumdadır. 4P ifadesi dört kutuplu veya dört iletkenli yapıyı tanımlar. Dört iletkenin elektrik devresindeki görevleri proje şemasına göre belirlenmelidir. Faz, koruma iletkeni, nötr veya farklı bir devre düzeni hakkında yalnızca ürün adı üzerinden varsayım yapılmamalıdır.
VSB Vinç ürün grubumuzdaki 4P bara ve aksesuarları arasında 4P akım alıcı kollektör, 4P bara, baştan besleme ve gerdirme ekipmanları yer almaktadır.
4 İletkenli Açık Bara Nasıl Çalışır?
4 iletkenli açık bara hattında elektrik enerjisi sabit bara iletkenlerine verilir. Vinç veya hareketli makine boyunca ilerleyen akım alıcı, bara yüzeyleriyle mekanik temas kurar. Akım alıcı fırçalar üzerinden alınan enerji hareketli ekipmanın elektrik panosuna veya ilgili besleme devresine aktarılır.
Çalışma prensibinde iki unsur aynı anda korunmalıdır. Birincisi elektriksel sürekliliktir. İkincisi akım alıcı ile bara hattı arasındaki mekanik temastır. Bara hattında hizasızlık, gevşek bağlantı veya yüzey bozulması oluştuğunda akım alıcı fırça düzensiz temas edebilir. Temas kalitesinin bozulması ısınma, ark oluşumu, enerji kesintisi veya akım alıcı aşınması gibi problemlere yol açabilir.
Besleme noktası da sistem tasarımının parçasıdır. VSB Vinç 4P ürün grubunda baştan besleme ekipmanı bulunur. Enerji hattın başlangıç noktasından bara iletkenlerine aktarılır. Hat uzunluğu ve toplam elektrik yükü arttığında gerilim düşümü hesabı yapılmalı, besleme yerinin elektrik projesine uygunluğu kontrol edilmelidir.
4 İletkenli Açık Bara Nerelerde Kullanılır?
4 iletkenli açık bara, sabit bir güzergâh üzerinde hareket eden elektrikli ekipmanlarda kullanılabilir. Gezer köprülü vinçlerde köprü hareketinin enerji beslemesi en bilinen uygulamalardan biridir. Caraskal veya kedi arabasının kiriş boyunca hareket ettiği sistemlerde de bara hattı kullanılabilir.
- Gezer köprülü vinçler: Köprü hareketi boyunca enerji beslemesinde
- Caraskal ve kedi arabaları: Kiriş üzerinde hareket eden kaldırma grubunun elektrik beslemesinde
- Monoray sistemler: Sabit hat üzerinde hareket eden ekipmanlarda
- Transfer arabaları: Üretim alanında belirli güzergâh boyunca çalışan elektrikli taşıma sistemlerinde
- Fabrika içi hareketli makineler: Sabit bir ray veya hareket hattı boyunca enerji aktarımı gereken uygulamalarda
Açık bara tercihinin çalışma ortamına uygun olması gerekir. Personelin hatta erişim olasılığı, toz, nem, yabancı madde teması ve mekanik darbe riski montaj öncesinde değerlendirilmelidir. İletken yüzeyin açık olması nedeniyle yerleşim ve koruma mesafeleri elektrik güvenliği açısından proje şartlarına göre belirlenmelidir.
Farklı enerji iletim yapılarını karşılaştırmak için vinç barası ve aksesuarları kategorimizde 4P sistemlerin yanında Vahle ve Conductix-Wampfler Insul 8 ürün grupları da incelenebilir.
4 İletkenli Açık Bara Sisteminin Bileşenleri
Bir açık bara sistemi, yalnızca iletken bara çubuklarından oluşmaz. Enerji beslemesi, mekanik sabitleme, gerdirme ve hareketli akım alma ekipmanları aynı sistem içinde çalışır. VSB Vinç 4P ürün grubunda doğrulanabilen temel parçalar akım alıcı kollektör, bara, baştan besleme ve gerdirme ekipmanıdır.
4P Bara
4P bara, dört ayrı iletken hattın enerji aktarım güzergâhını oluşturduğu ana bileşendir. VSB Vinç ürün sayfamızda 4P Bara, turuncu bara adıyla da listelenmektedir. Bara uzunluğu, akım ihtiyacı ve montaj düzeni proje bazında belirlenmelidir. Ürün sayfasında yayınlanmayan akım kapasitesi veya ölçü değeri teknik doğrulama yapılmadan kullanılmamalıdır.

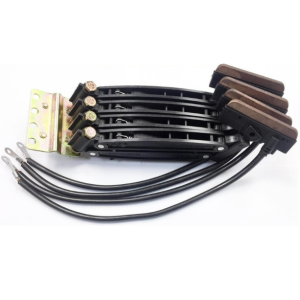

4P Akım Alıcı Kollektör
Bara akım alıcısı, hareketli vinç veya makine ile sabit bara hattı arasındaki elektriksel teması kurar. Akım alıcının bara hattına doğru baskıyla temas etmesi, hareket sırasında hattı takip etmesi ve elektrik yüküne uygun seçilmesi gerekir.
Baştan Besleme
Baştan besleme, elektrik enerjisinin bara hattının başlangıç bölümünden sisteme bağlanmasını sağlayan ekipmandır. Besleme kablosu ve bara bağlantısı, elektrik panosundaki koruma elemanlarıyla birlikte projelendirilmelidir. Uzun hatlarda yalnızca fiziksel bağlantı noktasına bakmak yerine gerilim düşümü ve yük dağılımı hesabı yapılmalıdır.
Gerdirme Ekipmanı
Açık bara hattında mekanik doğrultunun korunması akım alıcı teması açısından önemlidir. 4P gerdirme ekipmanı, bara hattının mekanik düzeninde görev alan parçalar arasındadır. Gerdirme miktarı ve montaj biçimi ürün yapısına göre uygulanmalıdır. Fazla veya yetersiz mekanik gerilim hat doğrultusunu ve bağlantı noktalarını etkileyebilir.
4 İletkenli Açık Bara ile İzoleli Bara Arasındaki Farklar
4 iletkenli açık bara ile izoleli bara arasındaki temel fark, iletkenin çevresindeki fiziksel koruma yapısıdır. Açık bara sisteminde akım alıcı, erişilebilir iletken yüzey üzerinde hareket eder. İzoleli bara sisteminde iletken, yalıtkan gövde veya koruyucu profil içinde konumlanır ve akım alıcı belirlenmiş temas kanalından enerji alır.
Açık bara yapısı endüstriyel vinç enerji iletiminde güçlü ve servis edilebilir bir sistem olarak kullanılabilir. İzoleli bara ise fiziksel temas riskinin azaltılması gereken alanlarda farklı bir koruma yapısı oluşturur. Hangi sistemin kullanılacağı yalnızca maliyet üzerinden belirlenmemelidir. Akım gereksinimi, çalışma ortamı, personel erişimi, hız, bakım koşulları ve mevcut konstrüksiyon birlikte incelenmelidir.
İzoleli ve farklı bara tipleri için Vahle bara sistemleri sayfamızda açık baralar, izoleli baralar, kompakt baralar ve güvenlik baraları ayrı ürün grupları halinde yer almaktadır.
4 İletkenli Açık Bara Seçerken Nelere Dikkat Edilmeli?
Doğru 4 iletkenli açık bara seçimi, elektrik yükü ve mekanik hareket hattının birlikte değerlendirilmesini gerektirir. Sadece mevcut bara çubuğunun görünüşüne veya iletken sayısına bakarak yeni sistem seçmek yeterli değildir.
Akım İhtiyacı
Vinç motorları, caraskal, köprü ve araba hareketleri ile yardımcı elektrik ekipmanlarının toplam yükü belirlenmelidir. Bara hattının ve akım alıcının taşıması gereken akım, gerçek çalışma koşullarına göre hesaplanmalıdır. VSB Vinç 4P sayfasında belirli amper sınıfları yayınlanmadığı için akım değeri proje ve kullanılacak ürün üzerinden doğrulanmalıdır.
Hat Uzunluğu ve Besleme Düzeni
Bara hattı uzadıkça gerilim düşümü hesabı önem kazanır. Besleme noktasının konumu, iletken kesiti ve toplam elektrik yükü birlikte ele alınmalıdır. Uzun bir vinç yolu için kısa bir hatla aynı besleme yaklaşımını kullanmak doğru olmayabilir.
Akım Alıcı Uyumu
Akım alıcının mekanik ölçüleri, fırça yapısı ve elektrik kapasitesi bara sistemiyle uyumlu olmalıdır. Hareket sırasında kolektörün bara üzerinde merkezini koruması gerekir. Ray veya vinç hareketindeki hizasızlık akım alıcı temasını da etkileyebilir.
Çalışma Ortamı
Açık bara montajında toz, nem, sıcaklık, metal parçacık, kimyasal ortam ve dış mekân koşulları dikkate alınmalıdır. Personelin çalışma alanına yakın geçen iletken hatlarda elektriksel koruma ve erişim koşulları ayrı olarak değerlendirilmelidir.
Montaj ve Mekanik Doğrultu
Bara hattının taşıyıcı konstrüksiyona düzgün sabitlenmesi, akım alıcının sürekli temasını destekler. Ek noktaları, askılar, gerdirme ve besleme bölgesi hat boyunca aynı mekanik eksende çalışmalıdır. Montajdan sonra akım alıcının tüm güzergâh boyunca sıkışmadan ve teması kaybetmeden ilerlediği kontrol edilmelidir.
Bakım ve Kontrol Erişimi
Akım alıcı fırça, bara yüzeyi, bağlantılar ve mekanik gerdirme zamanla kontrol gerektirir. Hattın bakım ekibi tarafından güvenli biçimde erişilebilir olması gerekir. Enerji kesme prosedürü uygulanmadan açık iletken yüzeye müdahale edilmemelidir.
4 İletkenli Açık Bara ile İlgili Sık Karşılaşılan Sorunlar
Açık bara hatlarında görülen arızaların kaynağı her zaman bara çubuğunun kendisi değildir. Akım alıcı aşınması, mekanik hizasızlık, gevşek bağlantı, yüzey kirlenmesi veya besleme tarafındaki elektrik problemi benzer belirtiler oluşturabilir. Arıza tespitinde sistemin tamamını kontrol etmek gerekir.
- Kesintili enerji aktarımı: Akım alıcı teması, bara doğrultusu ve bağlantılar kontrol edilir.
- Akım alıcıda hızlı aşınma: Fırça baskısı, hizalama ve yüzey durumu incelenir.
- Isınma: Gevşek elektrik bağlantısı, yetersiz temas veya akım yükü araştırılır.
- Ark ve kıvılcım: Temas sürekliliği, yüzey temizliği ve kolektör hareketi kontrol edilir.
- Hat sarkması veya kaçıklık: Askı, gerdirme ve taşıyıcı bağlantılar değerlendirilir.
Mevcut bara hattında mekanik veya elektriksel yenileme gerekiyorsa bara mekanik ve elektrik sistem modernizasyonu kapsamında hattı vinç yürüyüşü, besleme ve akım alıcı yapısıyla birlikte inceliyoruz.
Saha uygulamasında 4 iletkenli açık bara hattının mevcut vinç yürüyüş mesafesiyle, besleme noktasıyla ve kolektör hareketiyle uyumu devreye alma öncesinde kontrol edilmelidir.
Mevcut enerji hattı yenilenirken 4 iletkenli açık bara seçimi yalnızca eski bara ölçüsünün kopyalanmasına dayanmamalıdır. Elektrik yükü ve mekanik hat geometrisi yeniden değerlendirilmelidir.
4 İletkenli Açık Bara Seçiminde Teknik Kriterler
Vinç enerji ihtiyacını, hat uzunluğunu, besleme noktasını, çalışma ortamını ve akım alıcının mekanik hareketini birlikte değerlendiriyoruz. Mevcut sistem yenilenecekse eski bara hattındaki aşınma ve hizalama problemlerini de yeni ürün seçiminden önce inceliyoruz.
Ürün grubumuzdaki 4P sistem, bara, akım alıcı kollektör, baştan besleme ve gerdirme ekipmanlarından oluşur.Bara sistemi, vinç panosu ve yürüyüş mekanizmasından bağımsız bir parça değildir. Elektriksel ve mekanik uyum aynı çalışma içinde kontrol edilmelidir.
Arıza ve saha kontrolünde vinç servisi kapsamında açık bara hattını, kolektörü ve ilgili vinç elektrik sistemini birlikte değerlendiriyoruz.
