Vinç barası, gezer köprülü vinçler, caraskal arabaları ve hareketli endüstriyel ekipmanlarda elektrik enerjisinin sabit bir hat üzerinden hareketli sisteme aktarılmasını sağlayan enerji iletim sistemidir. Bara hattı hareket güzergahı boyunca sabitlenir. Hareketli ekipman üzerindeki bara akım alıcısı, iletken yüzeyle temasını koruyarak enerjiyi vinç veya makineye taşır.
VSB Vinç ürün grubumuzda 4P bara, Vahle açık ve izoleli bara sistemleri, kompakt bara grupları, güvenlik baraları ve Conductix-Wampfler Insul 8 ürünleri bulunmaktadır. Kategori içinde yaylı ve motorlu kablo makaraları, data iletim sistemleri, kablo arabaları, temassız enerji iletim ve konumlama ekipmanları da yer alır. Uygun sistem belirlenirken elektrik yükü, hat uzunluğu, hareket mesafesi, çalışma ortamı ve mekanik montaj yapısı birlikte değerlendirilmelidir.
Vinç barası, sabit enerji kaynağı ile hareketli vinç ekipmanı arasında sürekli elektrik bağlantısı kurmak için kullanılan iletim hattıdır. Köprü hareketinde bara hattı vinç yolu boyunca uzanabilir. Caraskal veya kedi arabasının enerji ihtiyacında ise hat, köprü kirişi üzerinde konumlanabilir.
Bara sisteminde enerji aktarımı, sabit iletken ile hareketli akım alıcının teması üzerinden gerçekleşir. Açık bara yapısında iletken yüzey akım alıcı fırçaya doğrudan temas edecek biçimdedir. İzoleli bara sisteminde iletken, yalıtkan gövde veya koruyucu profil içinde çalışır. Kompakt bara ve güvenlik barası grupları da montaj alanı ve erişim koşullarına göre farklı sistem yapıları oluşturur.
Vinçlerde enerji iletimi yalnızca motoru çalıştırmak için gerekli elektrik beslemesini taşımakla sınırlı değildir. Kaldırma, köprü ve araba hareketlerinde kullanılan motorlar, sürücüler, kumanda devreleri ve yardımcı elektrik ekipmanları hareketli sistem üzerinde besleme gerektirir. Vinç bara sistemi, enerji hattının hareket güzergahı boyunca düzenli biçimde devam etmesini sağlar.
Kablo ile besleme yapılan uygulamalarda kablonun serbest hareketi, sarım düzeni veya mekanik taşıma sistemi ayrı olarak yönetilir. Bara kullanılan sistemlerde enerji sabit hat üzerinden alınır. Hangi yöntemin tercih edileceği hareket mesafesi, ekipmanın çalışma yönü ve tesis geometrisine göre belirlenmelidir.
Vinç barası modelleri iletken yapısı, fiziksel koruma, montaj biçimi ve uygulama alanına göre farklılaşır. Ana kategori altında 4P, Vahle ve Insul 8 ürün gruplarımız bulunmaktadır. Vahle tarafında açık, izoleli, kompakt ve güvenlik bara serileri ayrı ürün grupları halinde yer alır.
4P vinç barası ve aksesuarları ürün grubumuzda 4P akım alıcı kollektör, 4P bara, baştan besleme ve gerdirme ekipmanları bulunmaktadır.
4P bara, açık bara sistemleri içinde değerlendirilen dört iletkenli bir enerji iletim yapısıdır. Akım alıcı kollektör hareketli ekipman ile sabit bara hattı arasındaki elektriksel teması kurar. Baştan besleme, enerjinin hat başlangıcından sisteme verilmesini sağlar. Gerdirme ekipmanı ise bara hattının mekanik düzeninin korunmasında görev alır.
Vahle vinç barası ürün grubumuzda açık baralar, izoleli baralar, kompakt baralar, güvenlik baraları, kablo makaraları ve farklı enerji-veri aktarım ekipmanları yer almaktadır.
Vahle izoleli bara grupları içinde U10 ve FABA100, U15, U25, U35, U20 ve U30 serileri listelenmektedir. VCL, VKS10 ve VKS kompakt bara gruplarında yer alır. KBH, LSV, LSVG ve MKH ise güvenlik barası ürünleri arasında bulunmaktadır. Seri seçimi yapılırken üretici teknik verileri, çalışma akımı ve mekanik yerleşim birlikte kontrol edilmelidir.

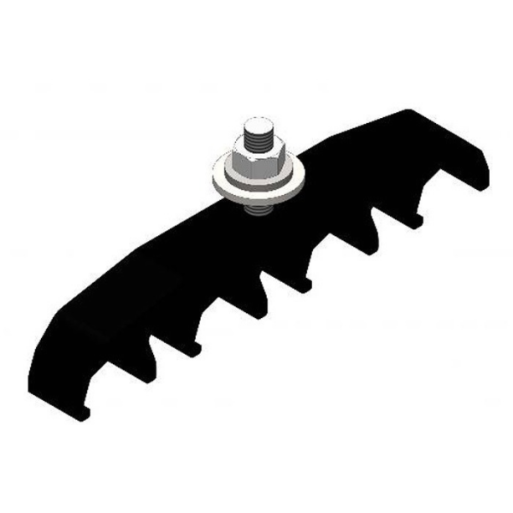

Conductix-Wampfler Insul 8 ürün grubumuzda bara sistemi, kollektör, bara çubuğu, ortadan besleme, kömür ve kapak, sonlandırıcı kapak, ek parça, ek kapak ve 4’lü askı ekipmanları bulunmaktadır.
Insul 8, izoleli enerji iletim sistemleri içinde değerlendirilebilir. Sistemin doğru çalışması için bara çubuklarının mekanik hizası, askı düzeni, ek noktaları, besleme yapısı ve kollektör hareketi birlikte ele alınmalıdır. Mevcut hat yenilenirken yalnızca bara çubuğunu değiştirmek yerine tüm bağlantı ve akım alma yapısını kontrol etmek gerekir.
Kompakt bara, iletkenlerin daha toplu bir kesit içinde konumlandığı enerji iletim yapısıdır. Montaj alanının sınırlı olduğu projelerde mekanik yerleşim açısından farklı avantajlar sağlayabilir. Vahle ürün grubumuzda VCL, VKS10 ve VKS kompakt bara sistemleri bulunmaktadır.
Güvenlik barası ise iletkenin fiziksel erişimini sınırlandıran korumalı yapıya sahiptir. KBH, LSV, LSVG ve MKH ürün grupları VSB Vinç kategori sayfamızda güvenlik barası olarak listelenmektedir. Açık veya kapalı yapı tercihinde tesisin çevre koşulları ve personel erişimi değerlendirilmelidir.
Bara akım alıcısı, sabit bara hattındaki enerjiyi hareketli vinç veya makineye taşıyan ekipmandır. Fırça veya kollektör yapısının bara sistemiyle mekanik ve elektriksel olarak uyumlu olması gerekir. Hat kaçıklığı, aşınmış fırça, gevşek bağlantı veya yanlış montaj enerji kesintisi ve ısınma gibi sorunlara yol açabilir.
Besleme ekipmanları, askılar, ek parçaları, gerdirme sistemleri ve sonlandırma elemanları bara hattının tamamlayıcı parçalarıdır. Ürün seçimi yapılırken yalnızca metre cinsinden bara uzunluğu değil, hattın kaç besleme noktasına ihtiyaç duyduğu ve akım alıcı sayısı da hesaplanmalıdır.
Ana kategori altında yalnızca klasik vinç barası ürünleri bulunmaz. Vahle ürün grubumuzda yaylı kablo makaraları, motorlu kablo makaraları, SMGM, SMGX ve POWERCOM 485 data iletim sistemleri de bulunmaktadır. Büyük ve küçük kablo arabaları hareketli kabloların taşınması için farklı bir mekanik yöntem oluşturur.
Enerji veya veri aktarım yöntemi proje ihtiyacına göre seçilmelidir. Uzun hareket hattında bara sistemi uygunken farklı bir uygulamada kablo makarası veya kablo taşıma arabası daha doğru olabilir. Data iletim ekipmanları ise kontrol ve haberleşme ihtiyacının enerji beslemesinden ayrı ele alınması gereken uygulamalarda değerlendirilir.
Kablo sarma yaklaşımının gerekli olduğu sistemlerde toplama tamburu ürün grubumuzdaki yaylı kablo sarma ve halat tamburu seçenekleri de karşılaştırılabilir.
Vinç barası, sabit bir hat boyunca hareket eden ekipmanın sürekli elektrik beslemesine ihtiyaç duyduğu endüstriyel alanlarda kullanılır. Sistem seçimi vinç tipi kadar tesisin çalışma düzenine de bağlıdır.
Doğru vinç barası seçimi, elektrik ve mekanik verilerin birlikte değerlendirilmesini gerektirir. Mevcut bara görünümüne göre aynı ürünün seçilmesi her projede doğru sonuç vermez.
Vinç üzerindeki motorlar, sürücüler, kumanda ekipmanları ve yardımcı elektrik devrelerinin toplam yükü belirlenmelidir. Bara hattının ve akım alıcının taşıması gereken akım üretici verileriyle karşılaştırılmalıdır.
Bara hattı uzadıkça gerilim düşümü ve besleme yerleşimi önem kazanır. Baştan veya ortadan besleme gereksinimi elektrik hesabına göre belirlenmelidir. Hat uzunluğu tek başına ürün seçimi için yeterli değildir.
Açık bara, izoleli bara ve kompakt bara sistemlerinin fiziksel yapıları farklıdır. Personel erişimi, montaj alanı, toz, nem ve mekanik temas riski değerlendirilerek uygun sistem tipi belirlenmelidir.
Bara hattının doğrultusu, askı ve bağlantı noktaları ile akım alıcının hareket ekseni uyumlu olmalıdır. Mekanik kaçıklık akım alıcının fırça baskısını ve temas sürekliliğini etkileyebilir.
Yoğun çalışan vinçlerde akım alıcı ve bara yüzeyi daha sık kontrol gerektirebilir. Montaj yapısı bakım ekibinin bağlantılara, fırçalara ve besleme noktalarına güvenli biçimde ulaşmasına imkan vermelidir.
Vinç barası fiyatları, sistemin uzunluğu, akım kapasitesi, açık veya izoleli yapı, akım alıcı sayısı, besleme ekipmanları, askılar, ek parçaları ve montaj gereksinimlerine göre değişebilir. 4P, Vahle veya Insul 8 ürün grupları aynı mekanik ve elektriksel kapsamda olmadığı için yalnızca metre fiyatı üzerinden karşılaştırma yapmak yeterli değildir.
Mevcut hattın yenilendiği projelerde söküm, taşıyıcı konstrüksiyon, elektrik bağlantıları ve devreye alma çalışmaları da değerlendirilmelidir. Net teklif için hat uzunluğu, vinç hareketi, akım ihtiyacı, ortam koşulları ve mevcut sistem bilgileri paylaşılmalıdır.
Bara hattında akım alıcı aşınması, bağlantı gevşemesi, yüzey kirlenmesi, hat kaçıklığı veya mekanik askı problemi çalışma sırasında kesintili enerji aktarımına neden olabilir. Bakım sırasında bara yüzeyi, akım alıcı, bağlantılar ve besleme noktaları birlikte kontrol edilmelidir.
Mevcut enerji hattının yenilenmesi gerekiyorsa bara mekanik ve elektrik sistem modernizasyonu kapsamında bara hattını vinç yürüyüşü, taşıyıcı mekanik yapı ve elektrik sistemiyle birlikte değerlendiriyoruz.
Planlı kontroller için vinç periyodik kontrol ve bakımı kapsamında enerji iletim hattı ile vincin diğer mekanik ve elektrik bileşenleri aynı çalışma içinde incelenebilir.
VSB Vinç olarak vinç barası seçiminde yalnızca marka veya ürün serisine bakmıyoruz. Elektrik yükünü, hat uzunluğunu, hareket mesafesini, çalışma ortamını ve akım alıcının mekanik hareketini birlikte değerlendiriyoruz. Ürün grubumuzda 4P, Vahle ve Conductix-Wampfler Insul 8 sistemlerinin yanında açık, izoleli, kompakt ve güvenlik bara grupları ile ilgili aksesuarlar bulunmaktadır.
Mevcut bir sistem yenilenecekse eski hattın aşınma durumu, askı yapısı, besleme noktaları ve akım alıcı düzeni yeni sistemle birlikte ele alınmalıdır. VSB Vinç olarak Vinçsan A.Ş.’nin yetkili servis kuruluşuyuz. Servis tecrübemizi ürün seçiminde kullanarak enerji iletim hattını vinçin diğer elektrik ve mekanik bileşenlerinden bağımsız değerlendirmiyoruz.
Teknik bilgiler netleştiğinde uygun vinç bara sistemi, akım alıcı ve yardımcı ekipman yapısı proje koşullarına göre belirlenebilir. Amaç yalnızca mevcut hattı yenilemek değil, enerji iletim sisteminin vinç hareketiyle ve çalışma ortamıyla uyumlu çalışmasını sağlamaktır.
